Доставка оборудования на предприятие и такелажные работы

Доставка оборудования на предприятие и такелажные работы — моя любимая тема. С самых ранних проектов я выезжал на разгрузку и внос оборудования в помещение. Чего только не было — и внос гладильной линии на высоте 15 метров, и опускание 5 тонного гладильного катка по винтовой лестнице через паркинг гостиницы.

Доставка и внос оборудования выгодно отличаются от такелажных и демонтажных работ с оборудованием, которое уже поработало и успело пустить корни. Оборудование запаковано в коробки и установлено на поддоны и паллеты. Производители габаритного оборудования в условиях завода предусматривают монтажные конструкции и рым-болты для удобства погрузки.

Если вам или вашему знакомому потребуется перевезти или привезти со склада поставщика оборудования для химчистки или прачечной — обратитесь ко мне. У меня есть люди, которые сделают качественно и за разумные деньги эту работу. Сначала я расскажу о том, что они могут сделать, а потом будет небольшая история об одной доставке оборудования.

С чего начинается доставка оборудования?

Доставка оборудования на предприятие начинается с выезда объект руководителя работ. Бригадир такелажников приезжает на объект за неделю, примерно, до срока доставки и вноса. В ходе этого посещения он делает замеры и разрабатывает решение по вносу оборудования.

Здесь важно оценить возможность вноса оборудования и обустройства монтажных проёмов. Всем, кто только задумался об открытии химчистки или прачечной дам совет — предусмотрите подъемные ворота в здании. Это сэкономит не один десяток тысяч рублей в будущем — открыл ворота, закатил оборудование, закрыл ворота.

Когда ворот нет, приходится делать монтажные проёмы в стене. В лучшем случае — через окно или дверь, путем возведения пандусов и настилов, в худшем — путем частичного разбора кирпичной кладки.

Идеально, когда горизонт разгрузки оборудования и горизонт вноса совпадают — нет перепадов по высоте.

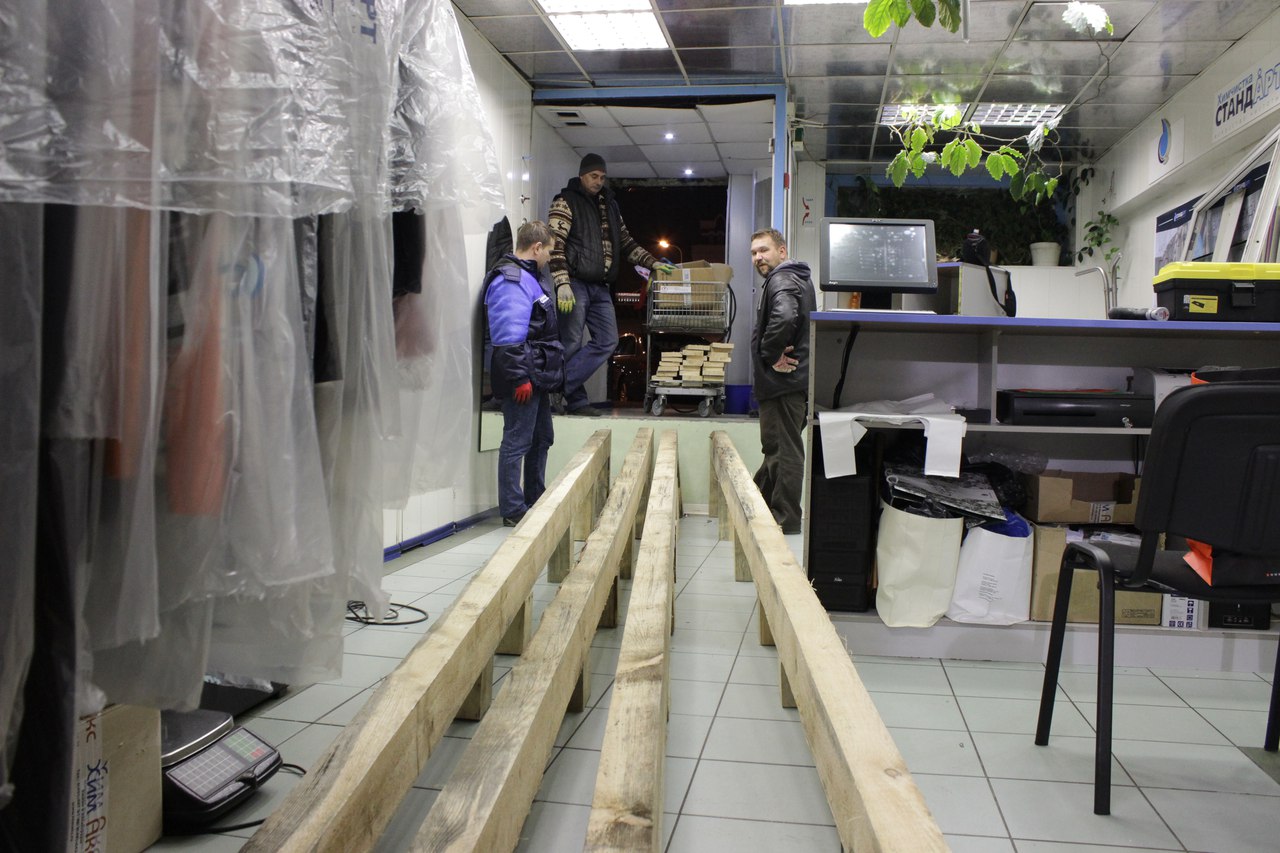

подготовка помещения к вносу машины химчистки

Здесь помещение химчистки находится в цокольном этаже и для вноса потребовался пандус. Перепад высоты 60 см. Иногда в случаях, когда, казалось бы, горизонты на одном уровне, преградой может служить окно. Тогда пандус приходится делать снаружи и внутри.

Обустройство пандусов — всегда затратное и сложное дело. Каждый уважающий себя такелажник захочет перестраховаться. Поэтому для пандусов используется брус, металлический лист и крепеж, с десятикратным запасом по прочности.

Поэтому бригадир такелажников обязательно должен посетить объект и оценить возможности вноса. Он также дает рекомендации по обустройству монтажного проёма.

Как сделать монтажный проём для вноса оборудования?

Монтажный проём делают по габаритам самого крупного оборудования по ширине и высоте. Обычно это машина химчистки — высота машины химчистки 2000-2200 мм. В прачечных это может быть высота туннельной стиральной машины или тактового барабана. Когда для вноса используется кран или погрузчик, необходимо учитывать высоту подъема и высоту подхвата чалками.

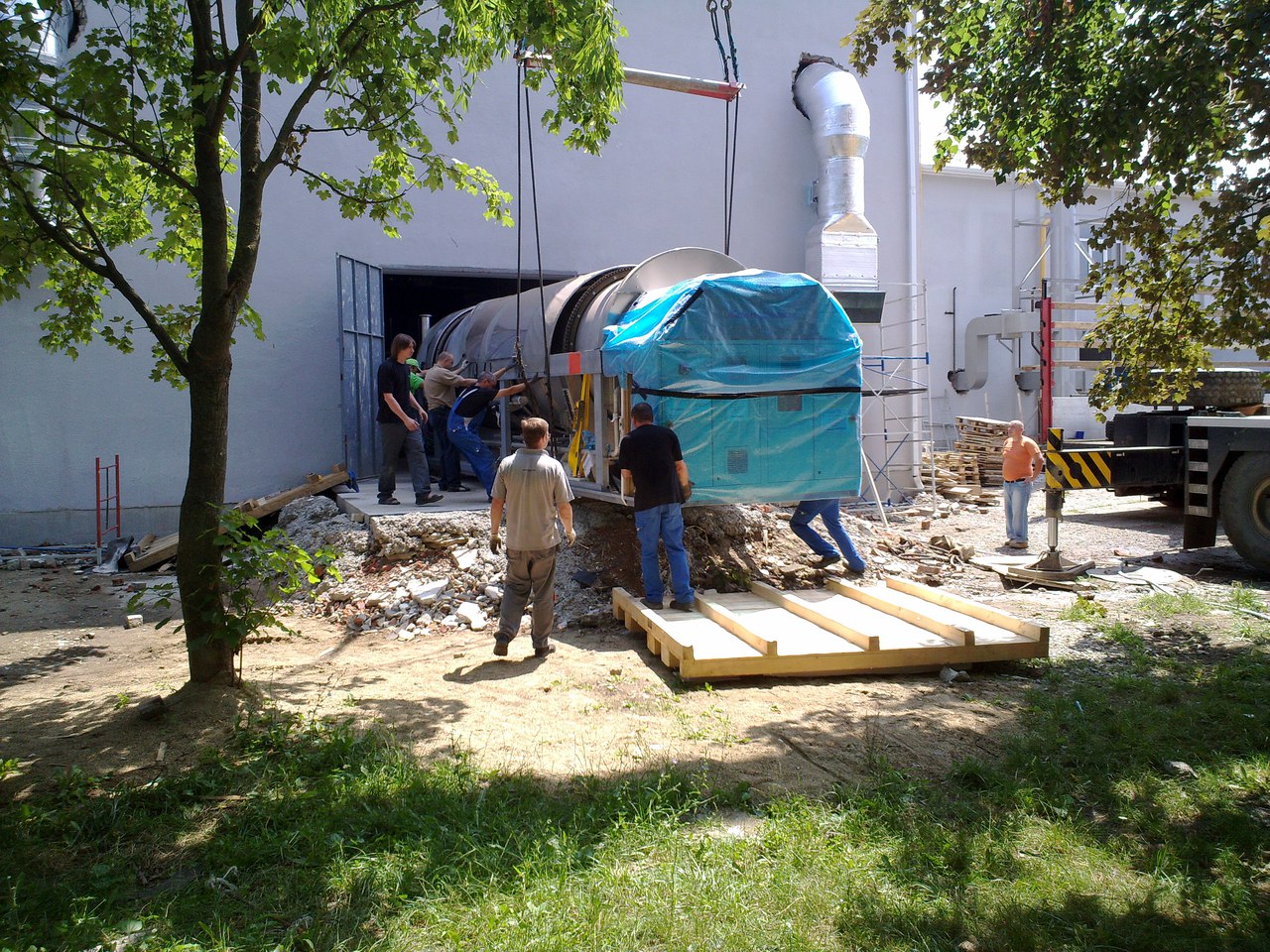

внос в помещение поточной линии стирки

Внос поточной линии стирки в помещении прачечной — всегда интересная и завораживающая работа. Особенно когда строители не успели вовремя все сделать и ролики, на которых стоит машина, во время движения проваливаются в неокрепший наливной пол.

Разработка решений по вносу оборудования в помещение предприятия

После того, как бригадир съездил на объект, он разрабатывает решения по вносу. Здесь нужно предусмотреть все, чтобы во время работы не выплыло никаких сюрпризов. В случае с вносом в гостиничные прачечные гладильных катков, каландров, подающих и складывающих машин, бригадир такелажников выезжает на объект с моделью оборудования для оценки возможности прохода по коридорам оборудования. Помните. как заносят диван в квартиру? Только гладильную машину шириной 4 метра не поставить на попа, если нет возможности развернуть машину.

Правда бывают уникальные операции, когда гладильный каток приходится ставить вертикально. Но это совсем другая история.

Настал день доставки и разгрузки оборудования

Доставка такелажного инструмента

Этот день начинается с доставки к месту работ такелажного инструмента и средств механизации. Оставим за кадром подготовительные работы — сбор инструмента, погрузка в транспорт.

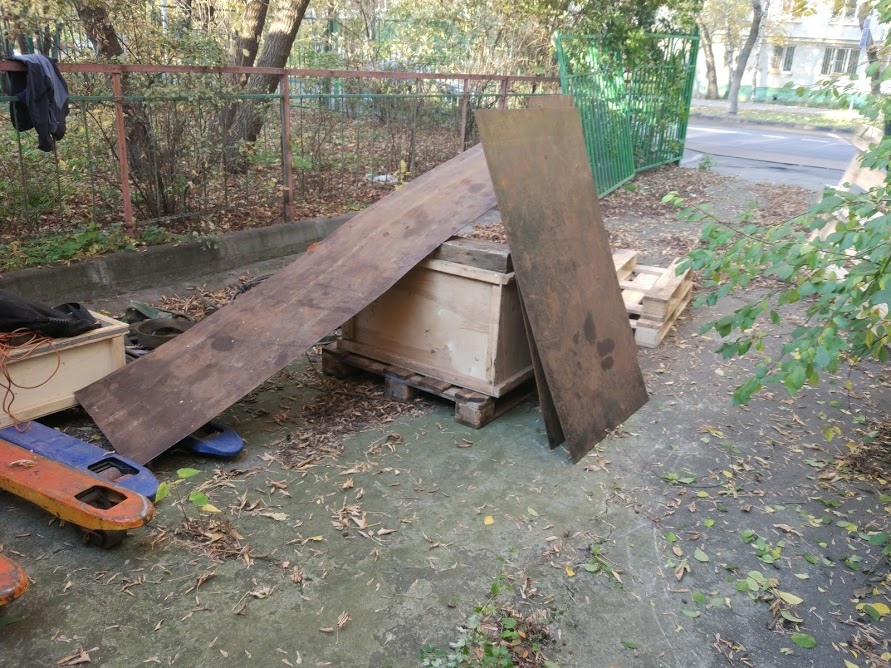

подготовка к разгрузке оборудования для химчистки

Доставка оборудования на объект заказчика

Если продавец оборудования ломит за доставку астрономические суммы — не слушайте его. Такие продавцы точно также нанимают машины с водителями для доставки оборудования. Редко у кого есть 10 тонник в собственности для развоза оборудования.

Если речь не о разгрузке гладильных и поточных линий с колес, когда оборудование приезжает в фургонах прямиком из Европы. Тут удобно организовать выгрузку прямо из грузовиков на объекте.

Механизированная разгрузка оборудования на объекте

Обычно для разгрузки оборудования используют манипуляторы — сам привёз, сам разгрузил. В случае с гладильными линиями, стиральными машинами для промышленных прачечных и поточных линий, нужен кран. Если вы сами заказываете кран и хотите сэкономить — не надо этого делать. Я помню, как при разгрузке стиральных машин, загрузкой по 200 кг, платформа крана болталась на его шасси. Зато заказчик сэкономил, подвергнув риску десяток людей и поставив на кон оборудование ценой около 2 миллионов евро. Кран должен быть качественным и современным — 25 и более тонн.

Когда речь идет о реконструкции предприятия, где есть монтажные проемы и горизонты совпадают, идеальным вариантом является использование фронтального погрузчика.

Это существенно облегчает такелажные работы. С помощью такого погрузчика мы однажды разгрузили и внесли в помещение целую фуру оборудования для химчистки за 4 часа. Нет, не на склад, а в цех.

3 машины химчистки

3 стиральных машины загрузкой 40 кг

3 сушильных барабана

3 гладильных стола

универсальный пароманекен

брючные пароманекен

кабина для выведения пятен

пятновыводной стол

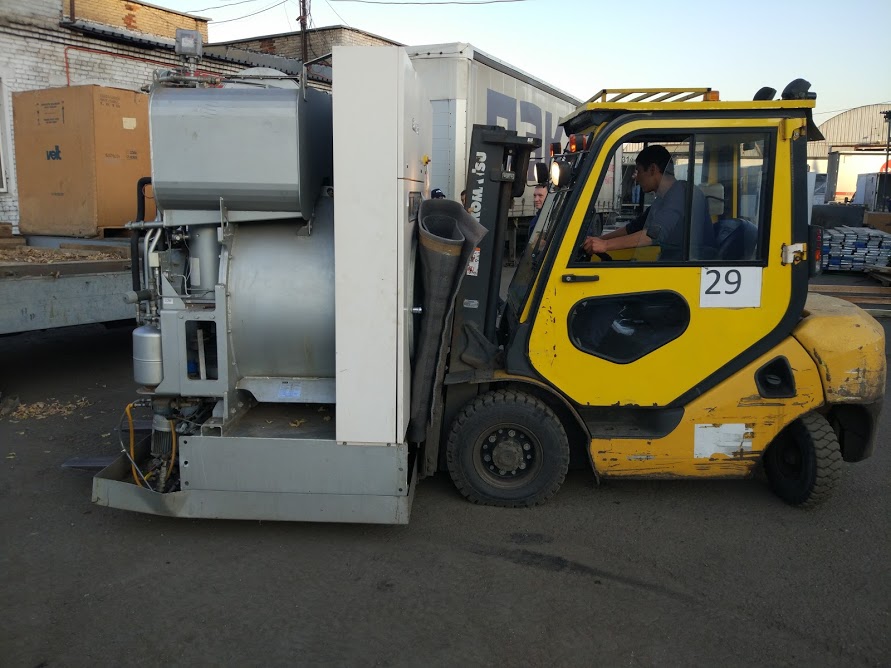

выгрузка машины химчистки

расстановка оборудования в помещении согласно плана расстановки технологического оборудования или проекту

Все привезенное оборудование расстанавливается по местам, где оно будет работать. Правилами хорошего тона считается установка машины химчистки на месте работы с подкладыванием под основание листа виброизолирующего материала.

монтаж машины химчистки. укладка виброгасителя

Если в оговоренный объем работ входит установка анкерного крепления, то эта работа проделывается в день разгрузки — пока под рукой есть куча такелажного инструмента.

Владимир Владимирович Ильинский и его виртуозы такелажных работ

Каждый раз, когда я имею дело с доставкой, разгрузкой и вносом прачечного оборудования или оборудования для химчистки, я вспоминаю золотую команду. Виртуозы такелажных работ под предводительством Владимира Владимировича Ильинского. Это бесценный опыт! Спасибо, ВладимВладимыч! Долгих лет тебе!

Сейчас Владимир Владимирович отошёл от тяжелой работы бригадира такелажников. Возможно я напишу несколько историй про уникальный такелаж и монтаж, который мы делали вместе.

Итак, обратившись ко мне по вопросам доставки и такелажных работ с оборудованием для химчистки или прачечной, вы получите целый комплекс работ, выполняемых профессионалами с использованием малых и немалых и средств механизации.

Доставка, разгрузка и внос оборудования – это комплекс работ с оборудованием, включающий:

1. разработку решений по вносу оборудования в помещение.

2. устройство систем транспортировки и т.п.

3. доставка оборудования грузовым транспортом на территорию Заказчика;

4. механизированная разгрузка оборудования силами и средствами Исполнителя;

5. поднятие оборудования на уровень монтажных проемов (если они у вас есть, если нет — сделаем);

6. внос оборудования в подготовленное к монтажу и запуску оборудования помещение силами Исполнителя;

7. расстановку оборудования в помещении согласно плану расстановки технологического оборудования или Проекту;

История про внос машины химчистки в цех

Как происходит описанная выше работа? Очень просто. На примере доставки и вноса машины химчистки в помещение действующего предприятия через подготовленный Заказчиком монтажный проем.

Бригадир такелажников приезжает на объект за неделю, примерно, до срока доставки и вноса. В ходе этого посещения он делает замеры и разрабатывает решение по вносу оборудования.

В случае с химчисткой «Чайка», необходимо было изготовить наклонный пандус с двух сторон монтажного проема для заноса машины химчистки. Монтажный проем был сделан на уровне 60 см от земли. Поэтому необходимо рассчитать длину пандуса для вноса машины химчистки весом 2,5 тонны.

В ходе выезда, бригадир определяет количество материалов, необходимых для обустройства системы транспортировки и примерно «прикидывает» необходимый такелажный инструмент, а также оценивает затраты человеко-часов на эту работу.

На основании этого выезда формируется подробная смета, направляемая Заказчику для принятия решения. В смете указаны материалы, необходимые для обустройства вноса. Также указываются применяемые средства механизации с указанием стоимости аренды техники (фронтальный погрузчик, например, или тура).

Для вноса в химчистку «Чайка» машины химчистки потребовалось обустройство двух деревянных пандусов, длиной по 6 метров. Это обусловлено и размерами проема — он был практически по размерам машины химчистки и если если бы пандус был короче, то «угол атаки» на проем был бы очень острым и она просто не прошла бы в проем.

На возведения пандусов ушло около 2 часов. Поверхность пандусов была покрыта металлическим листом для снижения трения основания машины химчисти по дереву. Использовать рохлу или ролики в этом случае не было возможности — высота проема не позволяла использовать эти полезные устройства. Поэтому машина перемещалась по металлическому листу с применением секретного «ноу-хау».

Далее машина химчистки, попав в помещение цеха была поставлена на роклу и перемещена к месту установки на постамент высотой 15 см.

Обычно, установка машины химчистки на фундамент делается просто и довольно быстро. С помощью секретного «ноу-хау» машина двигается по постаменту и устанавливается на место, установки анкеров.

В случае с машиной химчистки в «Чайке» была одна особенность — производитель оборудования рекомендует между фундаментом и основой машины расстелить виброгасящий материал наподобие рубероида. Для такого монтажа не обойтись без гидравлических домкратов, с помощью которых машина химчистки была приподнята над фундаментом и в образовавшийся зазор был расстелен виброгаситель.

Потом машина химчистки была опущена на фундамент и зафиксирована анкерными болтами к фундаменту. На всю работу, с учетом разбора монтажного проема и возведения и демонтажа пандуса ушло около 4 часов. В такелажных работах принимало участие 4 человека, рохла, гидравлические домкраты, подкатной лом, секретное «ноу хау», бензопила, металлические листы толщиной 6 мм, автомобиль с гидробортом, лебедка и храповые механизмы. Благодаря высокой квалификации и богатому опыту прораба, во время этой работы не было никаких эксцессов. Жертв и разрушений нет.

Оставьте комментарий к записи, если хотите прочитать еще истории о такелаже или монтаже оборудования для химчисток и прачечных. Регистрации для комментирования не нужна.
