Апгрейд стиральной машины. Делаем из тазика современную стиральную машину

В этой статье речь пойдет о том, как из морально устаревшей стиральной машины сделать современное оборудование, отвечающие требованиям экономии современности. В России часто встречаются стиральные машины без мозгов, и в этой статье о том, как получить мозги для такой стиральной машины.

Однажды в чате возникла небольшая полемика на тему «Что для меня барьерная стиральная машина». Один из чатлан написал такую фразу: «Барьерная стиральная машина = Textima 11027. Мощно, надежно, эффективно».

Пожалуй, что для своего времени эта машина была совершенной моделью — мотор сверху, водой не зальет, стирает много, отжимает качественно. Центрифуга для такой стиральной машины уже не нужна.

Эти самые Текстимы до сих пор работают в прачечных — встречаются целые заповедники, где работают машины 86, 84 года выпуска. Шум, грохот и внешний вид чудовища, извергающего клубы пара.

Отбросив лирику в сторону я хочу затронуть только один момент

Расход воды в стиральной машине Textima 11027

Для стирки и полоскания на 1 килограмм белья эта машина потребляет 40 литров воды. Плюс-минус. Цифры могут отличаться у некоторых предприятий, но то, что эта машина потребляет воду как не в себя — факт. Кто не верит, или не смотрит, какие счета на воду он оплачивает или не платит за воду и использует артезианские скважины. Такие истории в прачечном бизнесе России все еще не редкость.

40 литров воды на 1 кг белья. При том, что современные производители бьются за каждый литр сэкономленной воды. Расход воды на стирку одного килограмма белья в стиральной машине не старше 15 лет — около 10 литров. 10-15 литров воды — в 3-4 раза больше, чем у Текстимы.

Кроме Текстим, парк любителей разного рода ископаемых, дополняют машины ПАЦ 200, ПАЦ 181. Тоже своего рода монстр, пришедший на подмогу стиральным машинам КП.

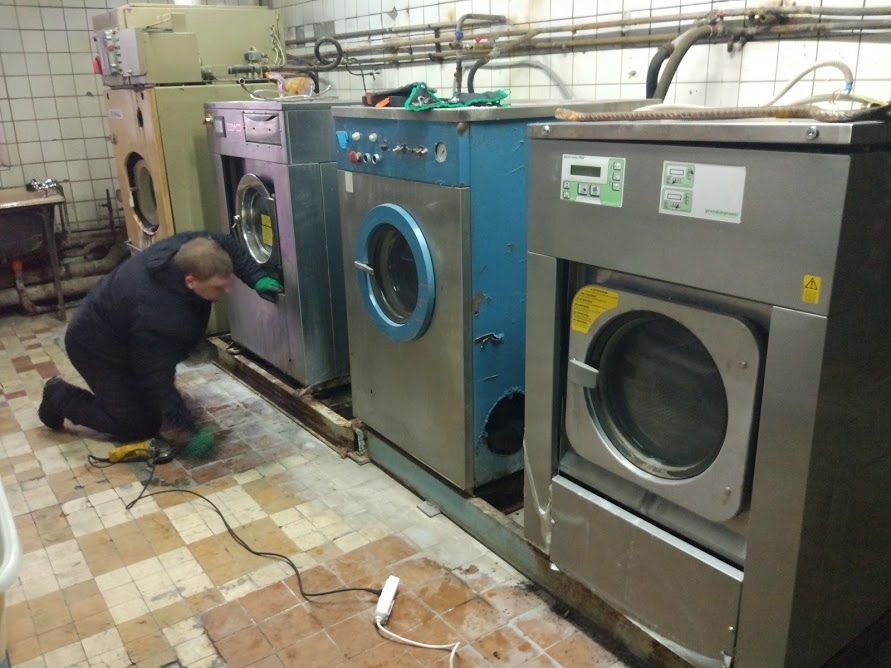

три поколения тазов, работающих в прачечной

На фото человек, преклонивший колени легенде бытового обслуживания — стиральной машине КП.

Стиральные машины серии КП похожи на ведро с мотором. Предельно простая конструкция. Бак, барабан, привод, краны налива воды и педаль для слива воды. Со временем даже стиральные машины КП стали более технологичны и современны. Добавились термометры, тумлеры, наливные и даже сливные клапаны, хотя Вязьма до сих пор не видит ничего плохого в педальных сливных клапанах.

За время обработки отвечает таймер, рассчитанный на 30 минут. Крути на каждую ванну сколько хочешь — гибкое управление любым циклом стирки. Хочешь по-быстрому, хочешь — растягивай удовольствие.

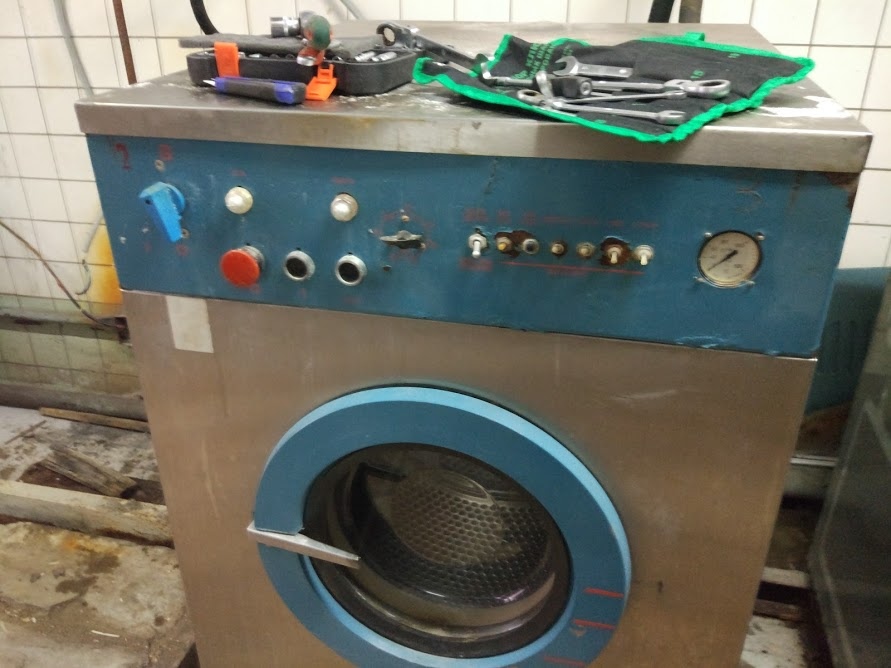

промышленная стиральная машина с ручным управлением

Иногда педаль ломается и/или что-то идет не так и сливать воду с такой машины можно только способом, описанным на видео.

Это видео не из дремучего средневековья. Есть до сих пор прачечные, где работают такие старушки, и это я не про женщину оператора.

промышленная стиральная машина с пультом управления

Осовременненный тазик для стирки белья. Всё, что мокнет и крутится — отдельно, всё, что этим управляет — отдельно.

Апгрейд стиральной машины. Делаем из тазика современную стиральную машину

Если окинуть взглядом любую легендарную стиральную машину, да хоть ту же Textima 11027, или КПшку, то мы увидим, что основная часть стиральной машины это барабан, система его крепления и конструктив для подачи воды и слива моющего раствора.

Дальше начинаются датчики и сенсоры, которые контролируют и управляют параметрами стирки, а также защитные блокировки и автоматика. Температурный датчик определяет температуру в резервуаре и даёт сигнал нагревательным элементам или паровому эжектору на нагрев воды. Если температура подросла, то добавляется холодная вода, за это отвечает наливной клапан.

В резервуаре стоит датчик уровня, который управляет наливными и сливными клапанами, а также сообщающий мотору, что пора бы начать вращаться.

Датчик дисбаланса определяет уровень дисбаланса и отправляет сигналы через плату управления на двигатель, регулируя обороты.

Сигналы с датчиков обрабатываются контроллером и в зависимости от параметров этого контроллера, данные отправляются на управляющие органы — моторы, ТЭНы, клапаны.

«Остановись, Александр! Ты говоришь об очевидных вещах. Мы знаем, как устроена стиральная машина»

Да, система управления стиральной машиной более чем понятна. Но как это понимание приделать на Текстиму?

Мозги для тазика

Под словом тазик я понимаю стиральные машины, лишенные систем управления в их нынешнем понимании.

Промышленность ответила решительным согласием и содействием желающим модернизировать свои стиральные машины до уровня современного оборудования.

Для тех, кто умеет считать деньги был выпущен конструктор «Сделай из Текстимы Kannegiesser Favorit». Конструкторы были выпущены разные — на 16 или 24 реле, для машин с частотными преобразователями или без. Отдельно поставляются компоненты — температурные датчики, датчики уровня,

мозги для промышленной стиральной машины модернизация стиральной машины

Всем этим управляет микропроцессор, установленный на CAN шине. CAN шина собирает данные со всех датчиков и распределяет задания управляющим устройствам. Пришел сигнал с концевика, что дверь закрыта — можно начинать цикл. Поступил сигнал с температурного датчика, нагрев можно отключать. Ве возможные датчики можно подключить к контроллеру и назначить ответные действия.

Контроллер обладает понятным интерфейсом и программирование и использование программ может осуществляться с клавиатуры, расположенной на панели управления.

Для более простой и удобной работы есть разъём для подключения компьютера и соответствующий софт.

При кажущейся простоте этого решения и несерьезности подачи информации, описываемый набор очень любят производители оборудования для прачечных. Многие производители прачечного оборудования используют подобный конструктор для своих машин. Кто-то посмотрит на свою стиральную машины и улыбнется — именно такие контроллеры работают на машинах начала 2000-х.

Этот контроллер был скопирован с универсального контроллера Mitsubishi и попал в Китай, где был поставлен на поток и с небольшими модернизациями и изменениями этот контроллер использовался на многих стиральных машинах, в том числе на Вязьме.

компьютерное управление на промышленной стиральной машине

Вот на легендарной стиральной машине ПАЦ (АРМ 60) установлен этот контроллер. Молодцы Чехи — есть работающая конструкция машины ПАЦ, о котором до сих пор с умилением вспоминают многие директора прачечных. И к этой конструкции они приделали компьютерное управление, которое даёт определенную гибкость в работе и надежность при эксплуатации.

Это к тому, что описываемое решение — не кустарная поделка, а решение, используемое на легендарных стиральных машинах в прачечных.

Апгрейд любой промышленной стиральной машины

Этот контроллер показал себя как достаточно простое и реально работающее решение для модернизации стиральных машин, у которых все хорошо с механической частью, но есть недоработки в управлении.

Сегодня этот набор доступен для приобретения и может быть использован для модернизации любой промышленной стиральной машины. Можно пойти дальше и сделать свою стиральную машину, но это уже совсем другая история.

Первыми на раздачу мозгов попали стиральные машины Textima 11027, работающие в Московской прачечной. И если вам интересно узнать о результатах и подробностях — подписывайтесь на эту публикацию или пишите в редакцию блога.
