Как поменять пружинное покрытие вала гладильного катка за 6 часов

Как поменять пружинное покрытие вала гладильного катка за 6 часов

Мой друг работает в сервисной службе Kannegiesser в Европе и недавно он рассказал мне о своём опыте экспресс замены пружинного покрытия Springpress на гладильном катке Kannegiesser. В этой статье я расскажу вам про замену упругого покрытия гладильных линий. Сначала о классическом способе, а потом об экспресс-методе.

Пружинное покрытие вала гладильного катка

Пружинное покрытие вала обеспечивает надёжный прижим белья к мульде во время движения белья в недрах гладильной машины.

фотография из инструкции компании Springpress

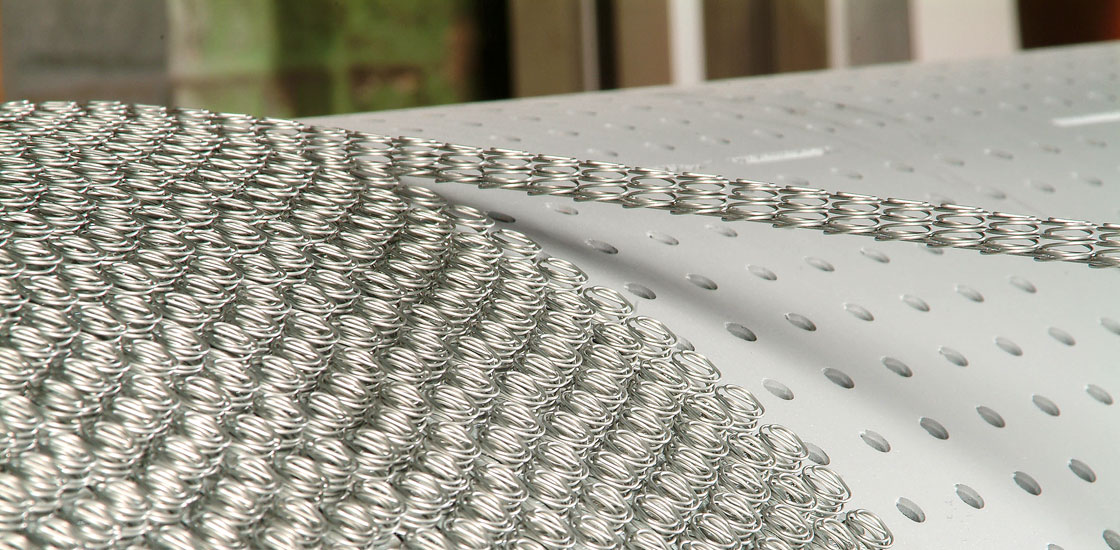

Под одеждой гладильного вала располагается пружинное покрытие, представляющее собой стальную ленту с нанесённой на ней бесконечной пружиной.

фото с сайта компании Springpress

Пружинные элементы расположены близко друг к другу и создают равномерное упругое покрытие на поверхности стального вала гладильной машины. Эта лента намотана по спирали по валу гладильной машины и сверху покрыта иглопробивным полотном (одеждой гладильного катка).

По заявлению компании Springpress, 85% всех производителей прачечного оборудования в мире используют пружинную намотку Springpress для производства гладильных машин, работающих в составе гладильных линий.

Существует два типа пружинного покрытия Springpress, разработанные для разных типов гладильных машин.

Springpress type H

Пружинное покрытие Springpress type H предназначены для машин с рабочим давлением более 120 г/см2. Пружины этого типа используются на гладильных машинах, где предварительное сжатие пружин невозможно. Пружинное покрытие тип H применяются на всех гладильных машинах американского типа. Также, пружины этого типа используются на гладильных машинах, обеспечивающих высокое качество глажения белья.

Springpress type S

Пружинное покрытие Springpress type S предназначены для машин с рабочим давлением менее 120 г/см2. Пружины этого типа используют в гладильных машинах, где нужно обеспечить предварительное сжатие до 2 мм. Тип «S» обеспечивает деликатный прижим на всех гладильных машинах и используются на всех гладильных машинах европейской разработки, за исключением Poensgen и HKC.

Подготовка к работе по замене пружинного покрытия

Для безопасной и комфортной работы по замене пружинного покрытия вала гладильного катка на пружины SPRINGPRESS необходимо три человека. Лучше четыре.

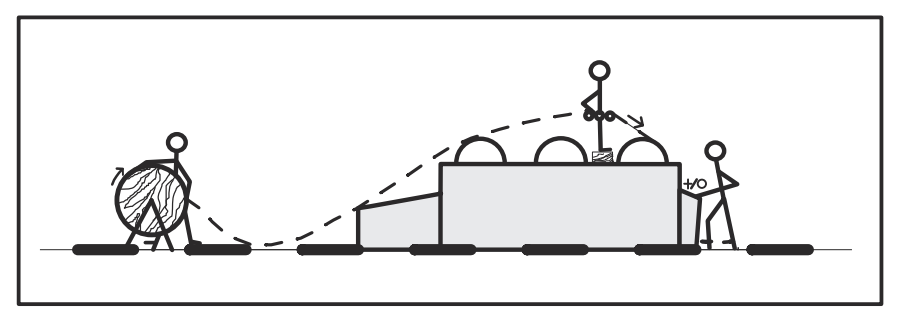

Один человек находится рядом с новой катушкой SPRINGPRESS и следит за тем, чтобы пружинная лента ровно сходила с катушки и не запуталась. Второй человек находится на верхней части гладильного катка и распределяет пружинную намотку по поверхности гладильной машины. Третий человек находится возле панели управления гладильной машины и отвечает за отключение машины в экстренной ситуации. Четвертый человек, в процессе наматывания ленты с пружинами по поверхности вала, аккуратно, с помощью молотка, прижимает витки пружинной намотки плотно друг к другу.

изображение взято с сайта компании Springpress

Перед началом работы гладильный каток должен быть полностью очищен от остатков предыдущего покрытия – одежды вала и пружинного покрытия.

Рекомендуется накрыть подающую и складывающие машины, при их наличии, плёнкой или плотной тканью для защиты оборудования от повреждения и загрязнения.

Процесс классической замены пружинного покрытия гладильного катка

Катушка с пружинной намоткой размещается за задней частью машины на некотором удалении от гладильного катка на специальной подставке, обеспечивающей небольшое натяжение ленты и легкое разматывание.

Для равномерной намотки и создания натяжения ленты используется специальное натяжное устройство.

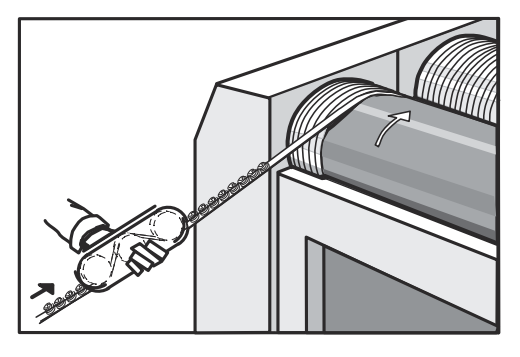

устройство натяжения пружин springpress фото с сайта компании Springpress

Установка пружинного покрытия на вал гладильного катка

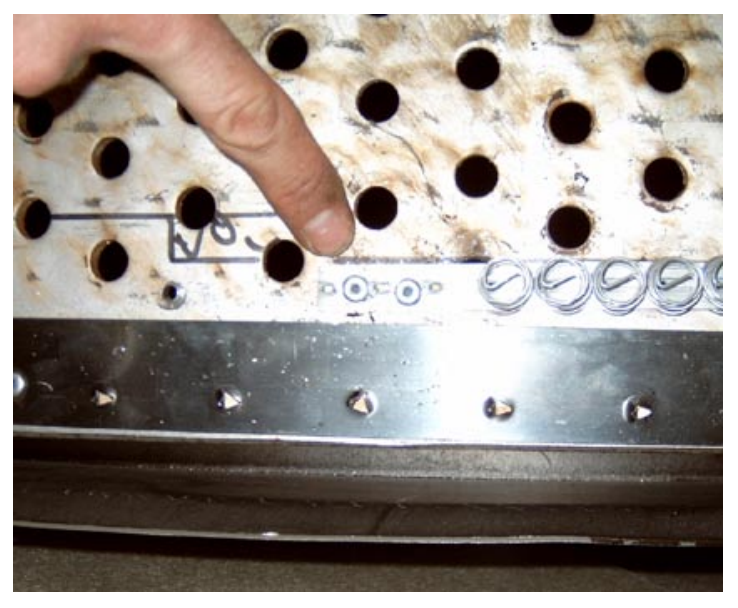

Установка пружинной намотки начинается с первого вала. Начало пружинной ленты устанавливается на левой стороне вала, глядя с задней стороны машины. Лента фиксируется на валу с помощью винтов или заклепок, не менее 5 раз, равномерно по образующей вала.

фото с сайта компании Springpress

Вал гладильной машины должен вращаться с минимальной скоростью, обеспечивающей спиральную намотку пружинной ленты по поверхности вала. Пружинная лента с катушки подается без натяга – с легким провисом ленты от катушки к мастеру с натяжным устройством. Лента с пружинами должна прижиматься к валу как можно плотнее.

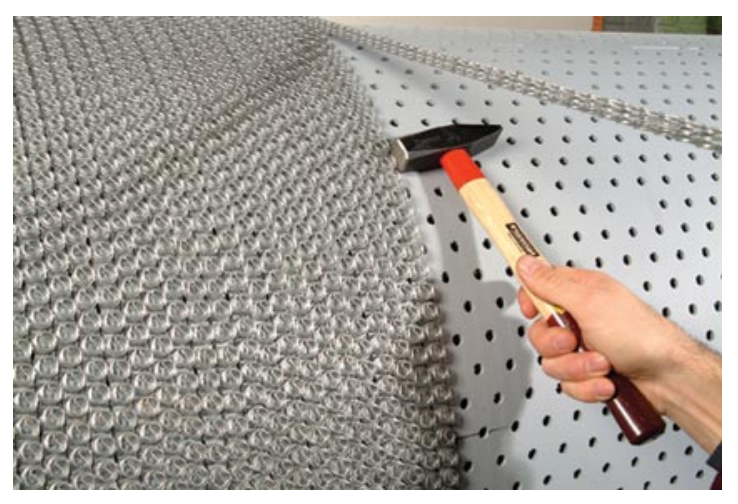

Осторожное постукивание молоточком по торцам пружинной ленты помогает сформировать сплошную пружинящую поверхность на поверхности вала.

изображение с сайта компании Springpress

Когда вы дойдёте до края вала, будьте внимательны и не фиксируйте пружинную ленту на краю вала, т.к. в первые несколько часов лента будет сжиматься и сильно натягиваться. В противном случае, лента может лопнуть.

Простой и эффективный способ зафиксировать правый конец пружин — это использовать пружину, похожую на ту, что держит подушку на верхней плите пресса. Эта пружина должна быть длиной около 50 см и иметь возможность растягиваться в два раза или больше.

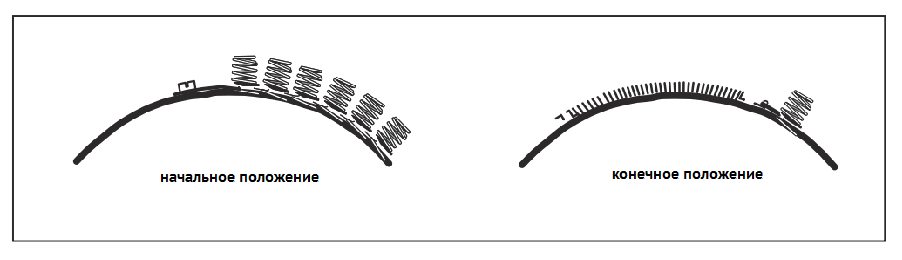

фиксация пружинной ленты springpress на поверхности гладильного вала — изображение с сайта компании Springpress

Диаметр пружины должен быть меньше, чем высота Springpress. Зафиксируйте один конец этой пружины к концу Springpress и растяните её насколько возможно, а другой конец прикрепите к поверхности вала (см. рисунок ниже).

фиксация пружинной ленты springpress на поверхности гладильного вала — изображение с сайта компании Springpress

После завершения намотки пружинного покрытия на поверхности вала, установите одежду гладильного катка на пружинное покрытие.

Не надо фиксировать новую одежду вала к пружинам с помощью Т-образных булавок — это может повредить пружинное покрытие.

Правильно установленная пружинная намотка сама правильно расположит одежду гладильного катка.

Установка новой одежды на пружинную намотку — изображение с сайта компании Springpress

Как меняют пружинное покрытие гладильных катков в Германии

Обещанная история от моего друга, работающего в сервисной службе Kannegiesser в Европе. Повествование пойдёт от первого лица. Мы с вами тоже не чужие.

Привет, я сегодня испытал небольшой шок. Думал, что я уже много чего повидал, но сегодня у меня была рабочая суббота и мне дали сотрудника. Точнее сказать, двух сотрудников. Они за мной заехали в 06:00. У них Mercedes такой современный со всякими дисплеями, камерами и небольшим набором инструмента для работы.

В общем, мы поехали с ними менять пружинное покрытие на гладильном катке.

На все про все, у нас потратилось очень немного времени. В семь утра мы были на прачке и в 13:00 уже закончили работу.

То есть мы размотали и собрали специальную катушку Kannegiesser, которая разматывает эти пружины. Зарядили специальный станок, который сматывает старые пружины. Размотали старые пружины, сделали замеры, зафиксировали всё на фото, немного оттянули мульду.

И поставили новые пружины.

Что меня поразило — то, что этот мужичок, с которым я работал, он примерно моего возраста ему 35— 45 лет, очень похож на Константина Ушнурцева. Потому что он тоже индивидуальный предприниматель, он не работает в Kannegiesser и его привлекают для подобных узкопрофильных и специализированных работ.

Я увидел такие операции, которых прежде я никогда не видел. Например, до того, как мы размотать сукно и пружины он замерил диаметр. У него есть специальная мерная металлическая лента, которую он оборачивает вокруг вала и сразу определяет длину окружности. Каждый миллиметр на этой ленте умножен на число Пи — 3,14 и он сразу видит размеры вала.

Так вот диаметр вала до замены сукна был 1205 мм.

Потом мы сняли одежду вала. Она, кстати, была довольно свежая, потому эту одежду поставили только в Декабре 2023. И ставил этот же мастер.

Мы это сукно размотали, он его оставил хозяину прачечной для каких-то других катков.

Когда мы размотали пружины, мы замерили диаметр вала, и для меня действительно было открытием, что, как ты и говорил, форма гладильного вала, по сути, бочкообразная.

То есть она отличается всего на 1-2 миллиметра. Мы замерили диаметр вала без пружинной намотки по краям и в центре. С одного края диаметр был 1162 мм, с другого края — 1161 мм, а диаметр вала по центру вала 1163 мм.

Толщина пружинной намотки составляет 15 мм. После замены пружинного покрытия и установки новой одежды вала, диаметр вала составил 1205 мм.

Меня удивило и порадовало то, как слаженно работают два этих мастера, хотя у меня возникли вопросы.  Лучше всего делать эту работу втроём. Вдвоём намного сложнее. Возможно, это так показалось для меня с непривычки.

Кстати, коллега мастера по замене пружинного покрытия работает с ним в качестве дополнительной работы. Он с ним работает только на выходных. А я в эту поездку был не то супервайзер от завода Kannegiesser, не то просто помощник.

Мне понравилось, насколько слаженно и чётко работают эти ребята. Видимо, за счёт того, что они специализируются на таких узкопрофильных работах, как замена пружинных покрытий и одежды на гладильных катках.

Больше всего меня поразило, что на эту работу мы потратили всего около пяти с половиной часов. В 7 начали, а в 13:00 уже выходили в из прачечной.
